Bơm thủy lực xe nâng điện Hangcha dòng XA và XE

Thông số kỹ thuật bơm thủy lực xe nâng điện Hangcha dòng XA và XE.

Xe nâng điện dòng XA và XE Hangcha: CPD20-XEY2-SI, CPD25-XEY2-SI, CPD30-XEY2-SI, CPD35-XEY2-SI.
CPD20-XEY2HA-SI, CPD25-XEY2HA-SI, CPD30-XEY2HA-SI, CPD35-XEY2HA-SI.
CPD20-XAJ4-i, CPD25-XAJ4-i, CPD30-XAJ4-i, CPD35-XAJ4-i.

Xem chi tiết mô tả bên dưới!

Thông số kỹ thuật bơm thủy lực xe nâng điện Hangcha dòng XA và XE.

THÔNG SỐ	GIÁ TRỊ
Loại	Bơm thủy lực cho xe nâng điện.
Lắp đặt cho dòng	Xe nâng điện 2 – 3.5 tấn
Vị trí ống dầu	Đặt 2 bên.
Công nghệ	Shimadzu.
Chất liệu	Tiêu chuẩn Hangcha
Mã hiệu	CB-25FR.
Số răng	–
Lắp đặt cho xe nâng hãng	Xe nâng điện dòng XA và XE Hangcha: CPD20-XEY2-SI, CPD25-XEY2-SI, CPD30-XEY2-SI, CPD35-XEY2-SI, CPD20-XEY2HA-SI, CPD25-XEY2HA-SI, CPD30-XEY2HA-SI, CPD35-XEY2HA-SI, CPD20-XAJ4-i, CPD25-XAJ4-i, CPD30-XAJ4-i, CPD35-XAJ4-i,
Nguồn gốc	Nhập khẩu.

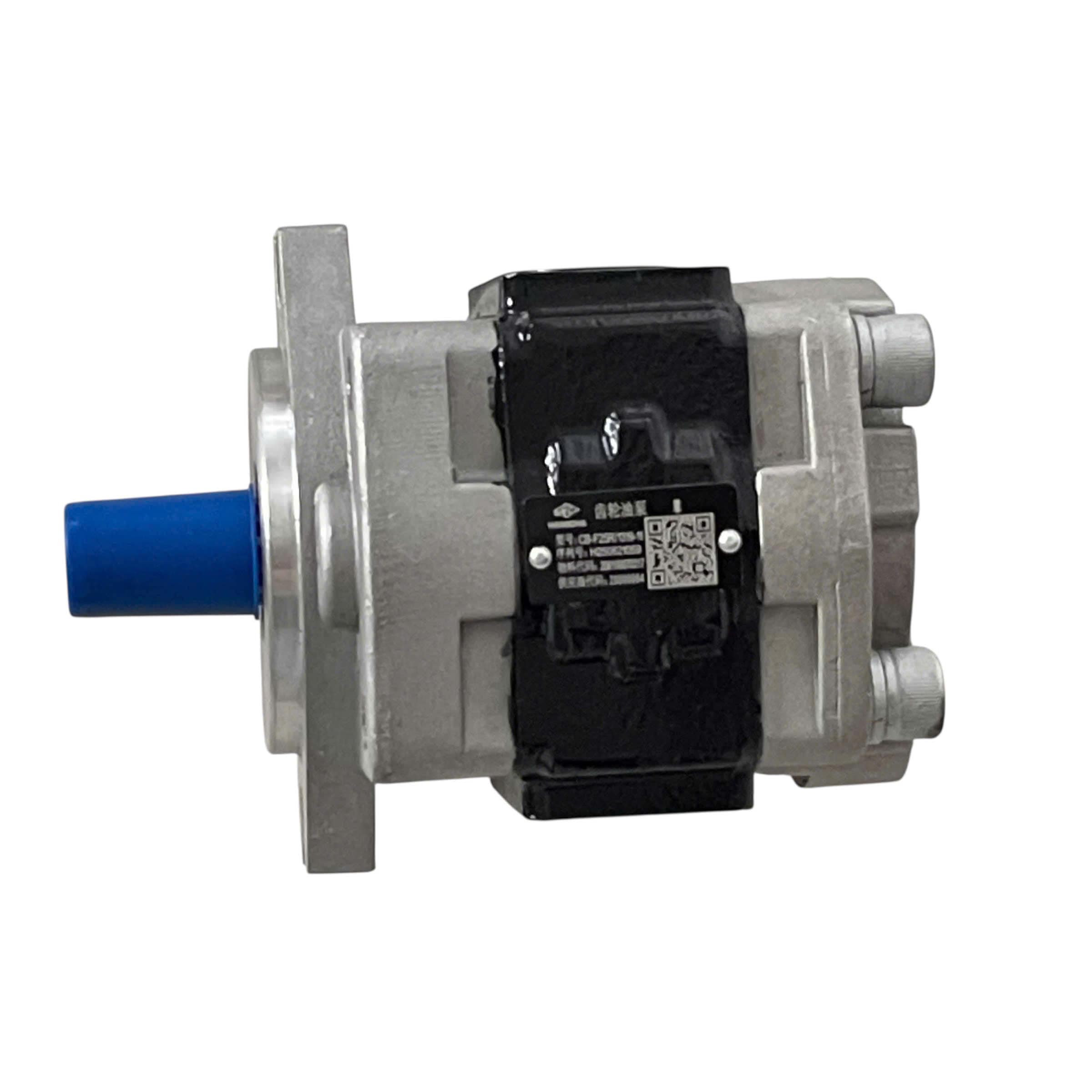

Bơm thủy lực dòng XE/XA Hangcha là loại phụ tùng xe nâng có bánh răng (gear pump). Làm việc trên hệ thống điện áp cao (80 V) dùng với động cơ nam châm vĩnh cửu, điều khiển tỷ lệ (proportional control). Chịu tải lớn, đóng/mở van nhanh, bền với dầu thủy lực chất lượng, hiệu suất cao và ít hao năng lượng.

Vị trí lắp đặt bơm thủy lực xe nâng điện Hangcha — Vị trí lắp đặt bơm thủy lực cho xe nâng điện Hangcha.

Bơm thủy lực lắp cho xe nâng điện Hangcha dòng XA và XE

Phụ tùng xe nâng này là loại bơm bánh răng hiệu suất cao kết hợp motor điện AC hoặc PMSM (Permanent Magnet Synchronous Motor). Bơm được thiết kế với vỏ gang cầu hoặc hợp kim nhôm chịu áp lực, trục và bánh răng thép tôi cứng, phớt NBR/Viton chịu dầu và nhiệt độ cao. Lắp đặt trực tiếp trên cụm truyền động thủy lực phía trước khung gầm, bơm kết nối với bình dầu thủy lực, van phân phối, xi lanh nâng và mạch lái thông qua các ống dẫn áp lực tiêu chuẩn SAE.

Ứng dụng

Bơm cung cấp lưu lượng và áp suất ổn định cho hệ thống nâng, nghiêng càng, lái trợ lực và các chức năng thủy lực phụ trợ. Trên các model XE (1.5–3.8 t) và XA (1.5–3.5 t), bơm đảm bảo tốc độ nâng nhanh, hoạt động êm, tiết kiệm năng lượng và đáp ứng yêu cầu làm việc liên tục trong môi trường kho bãi và công nghiệp nặng.

Cách thức hoạt động

Khi người vận hành kích hoạt tay điều khiển, motor điện truyền mô-men tới bơm. Bánh răng ăn khớp tạo vùng chân không hút dầu từ bình chứa và đẩy qua cửa áp suất. Dầu áp lực cao được điều khiển bởi van phân phối, cấp cho xi lanh nâng và cơ cấu lái. Van an toàn bảo vệ khỏi quá áp, trong khi bơm duy trì hiệu suất nhờ dung sai chính xác và bôi trơn liên tục.
