Đồng hồ hiển thị pin xe nâng tay điện Hangcha CBD15

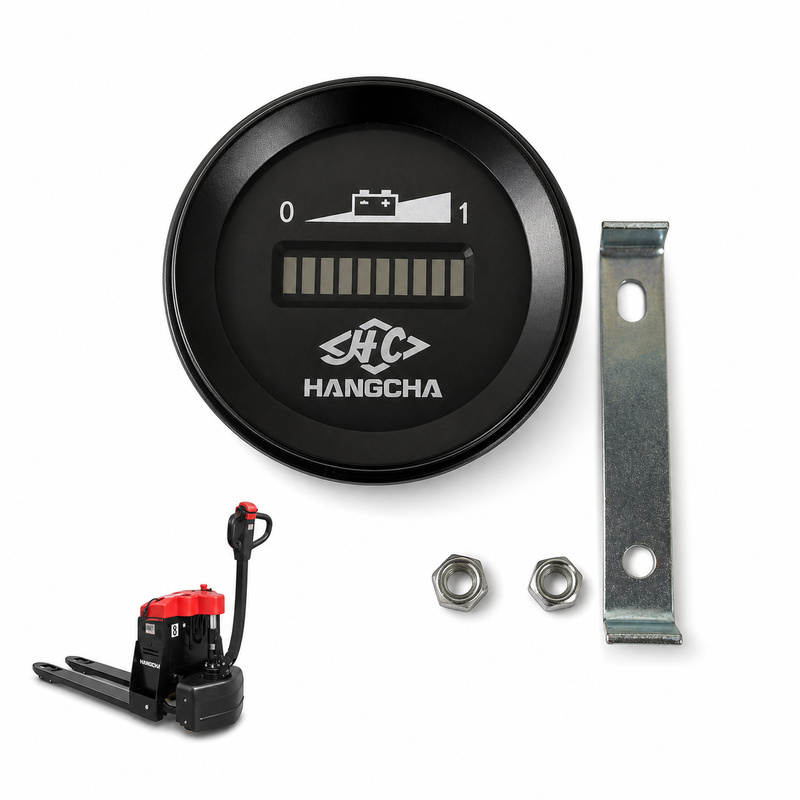

Đồng hồ hiển thị pin AMB150-720003-001 là đồng hồ/Meter thuộc hệ thống điện của xe nâng tay điện Hangcha. Mặt đồng hồ thể hiện mức pin bằng dải vạch trực quan để người vận hành theo dõi lượng điện còn lại.

Thông số đồng hồ hiển thị pin xe nâng tay điện Hangcha CBD15

THÔNG SỐ	GIÁ TRỊ
Tên phụ tùng	Đồng hồ hiển thị pin/ meter
Mã phụ tùng	AMB150-720003-001
Ký hiệu trên mặt sau	BL-24-S-NT
Điện áp	24V
Đầu kết nối	04 chân, đánh số 1–4
Lắp cho xe	Pallet truck (xe nâng tay điện)
Số lượng	01
Model tương thích	CBD15-A3MJ, CBD15-A3MJ-D, CBD15-A3MC1, CBD15-AMC1, CBD15-A2MC1.

Trang phụ tùng xe nâng

Chức năng và vị trí lắp đặt

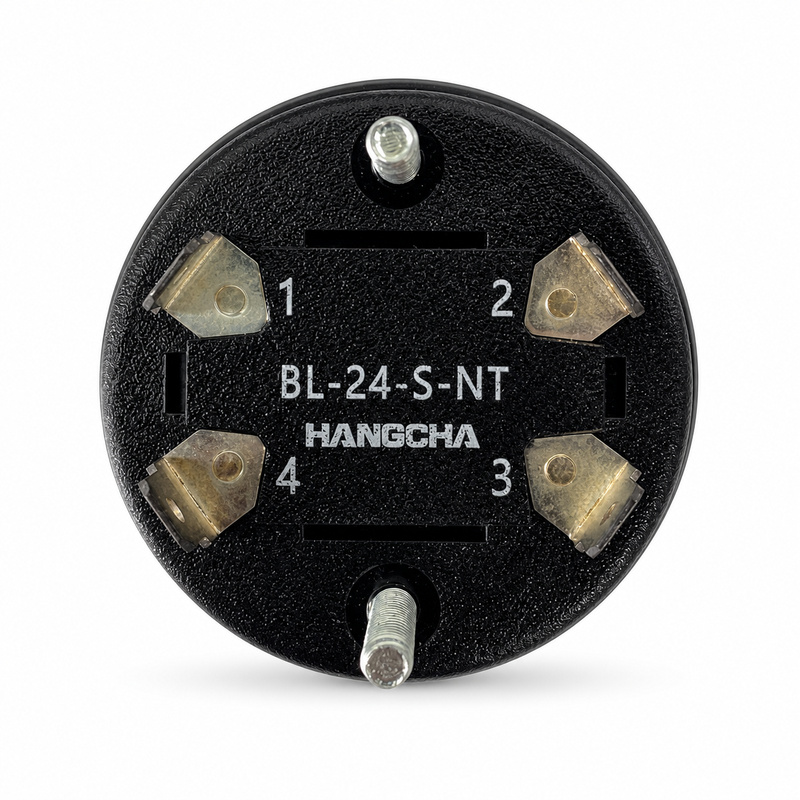

Đồng hồ hiển thị pin xe nâng tay điện Hangcha CBD15 được lắp trên phần ốp phía trên thân xe, trong tầm quan sát của người vận hành. Mặt sau có bốn đầu cực đánh số 1, 2, 3 và 4; hai ty ren cùng giá đỡ dùng để cố định đồng hồ.

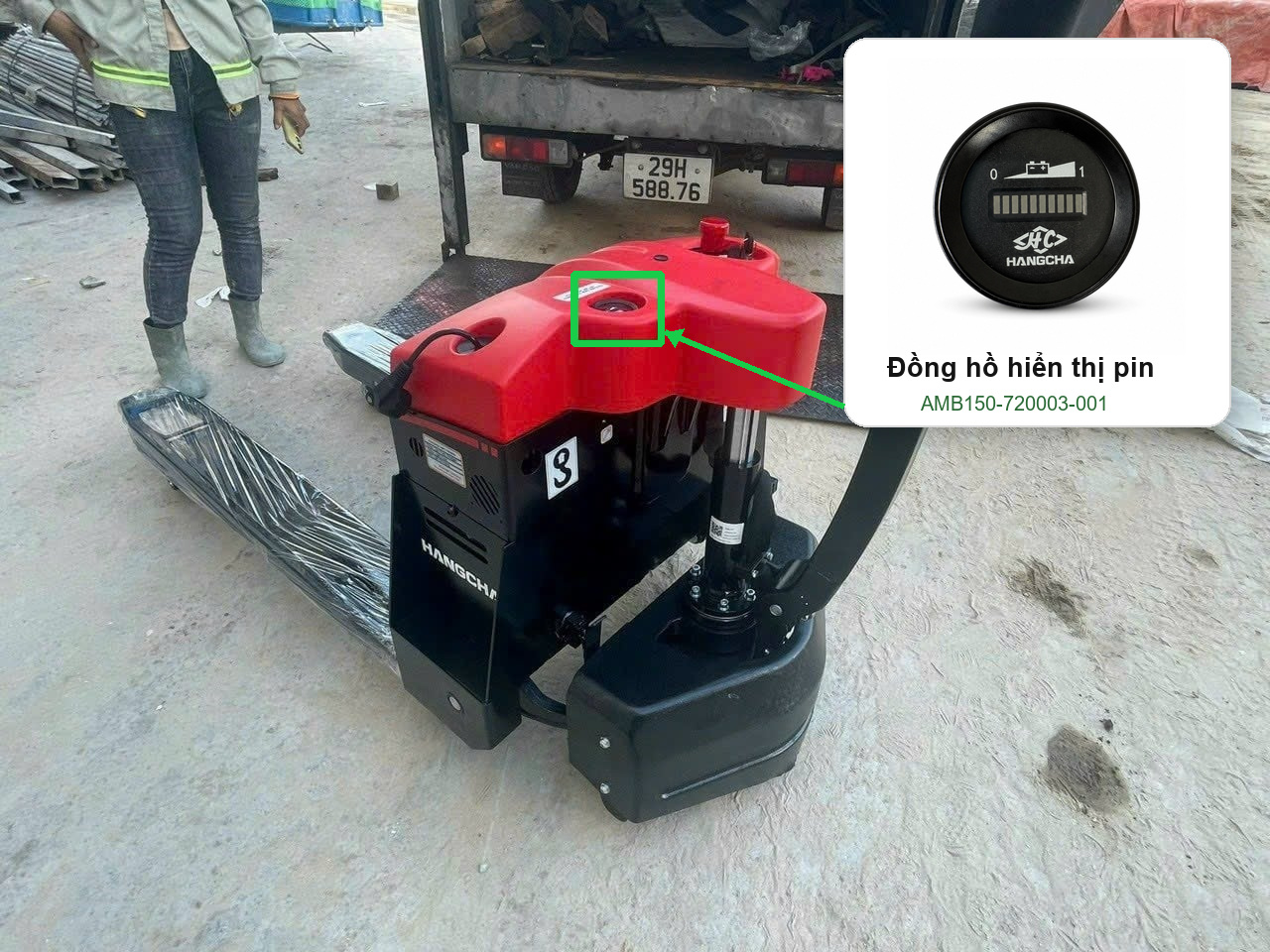

05-vi-tri-lap-dong-ho-hien-thi-pin-cbd15 — Vị trí lắp đặt đồng hồ hiển thị pin AMB150-720003-001 xe nâng Hangcha CBD15

Khi nào cần kiểm tra hoặc thay thế?

Nên kiểm tra khi dải vạch không hiển thị, hiển thị không ổn định, mặt đồng hồ nứt vỡ, đầu cực oxy hóa hoặc chi tiết gá lắp bị lỏng. Trước khi thay cần ngắt nguồn xe, đối chiếu đúng mã AMB150-720003-001 và kiểm tra thứ tự đấu nối theo hệ thống dây điện của xe.
